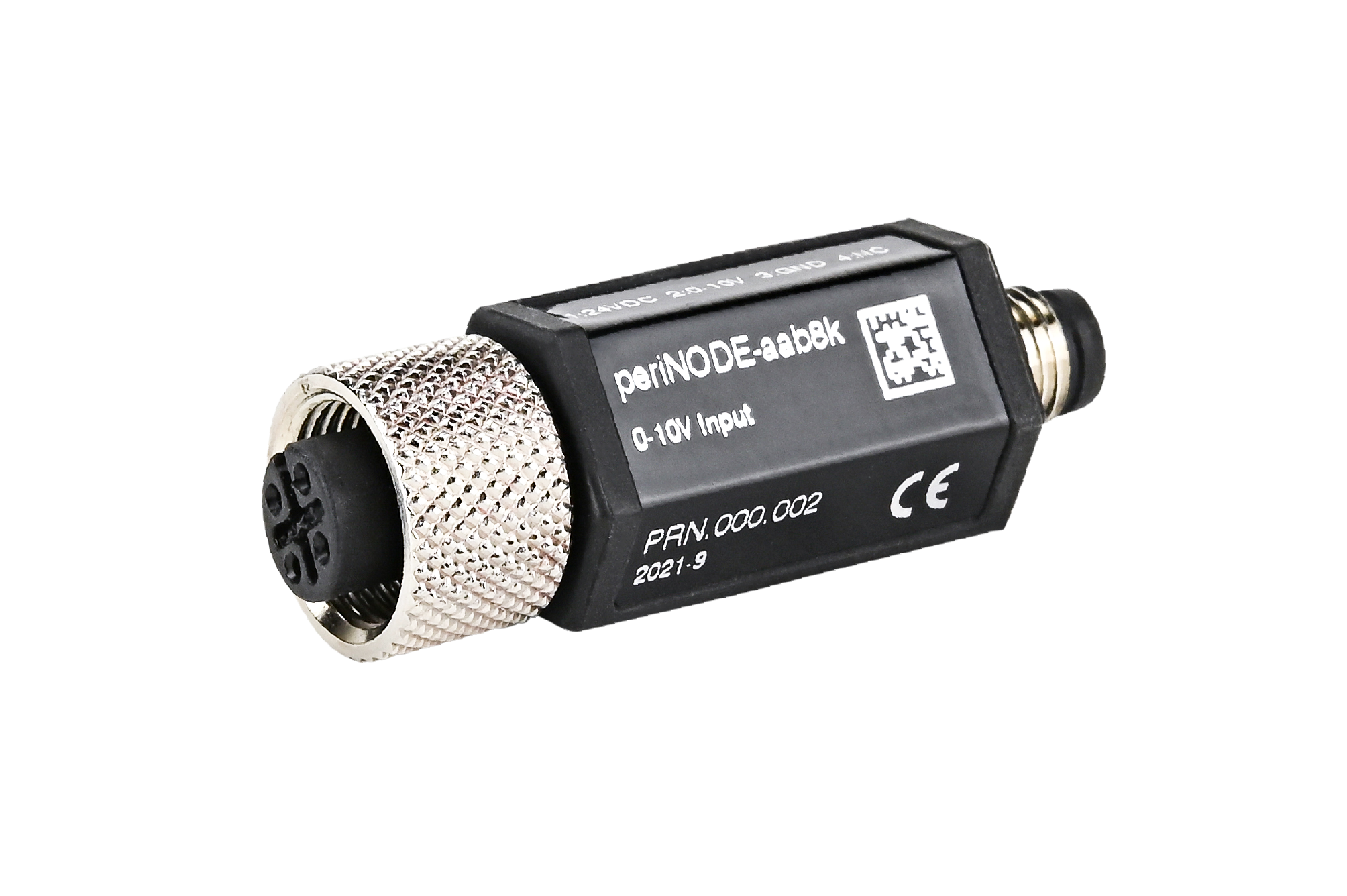

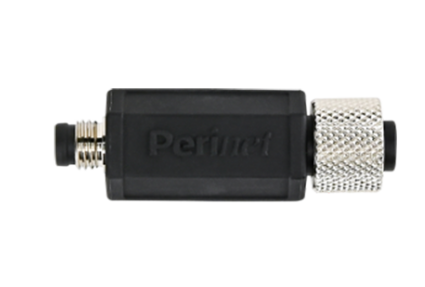

periNODE 0-10V

Dieser periNODE Smart Adapter wird direkt an Sensoren mit 0-10V Signalausgang und A-kodierten 4-poligen M12-Steckern angeschlossen.

Der passive analoge Sensor wird damit sofort zu einem aktiven intelligenten Netzwerkteilnehmer, der digitale Daten einschließlich physikalischer Einheiten über Ethernet an ein beliebiges IT-System oder einen Daten-Hub zur weiteren Verarbeitung und Analyse liefern kann.

Informationen
Technische Spezifikationen
Dokumente
Software
Bestellinformationen

Die periNODE Smart Adapter Serie basiert auf einem periCORE SPE Modul, das in ein robustes Kleinstgehäuse mit standardisiertem, hybriden SPE Anschluss integriert ist. Sensoren mit M12 A-coded 4-Pin-Steckern können direkt oder, im Falle des periNODE GPIOs, per offenen Kabelenden angeschlossen werden.

Mit periNODE lassen sich die Intervalle der Datenkommunikation entsprechend den benutzerspezifischen Anforderungen konfigurieren, was den Netzwerkverkehr und damit auch den Energieverbrauch senkt.

Mit der Perinet-Anwendung "PKI2go" unterstützen alle periNODE Smart Sensor Adapter sichere Datenkommunikation mit einer 256-bit Ende-zu-Ende Verschlüsselung und Zero-Trust Sicherheitskonzepte.

Unterliegt Schutzrechten aus Patent Aktenzeichen:
102019126341.7
PCT/EP2020/077345

Feld-Netzwerk-Schnittstelle

Typ
M8 A-kodierter Stecker nach IEC 63171-6:2020 (Typ 6P-M8C ohne Abschirmung)

Kommunikation

100Base-T1 Single Pair Ethernet (IEEE 802.3bw)

Versorgungsspannung

24VDC (+/-10%)

Leistungsaufnahme

0.6W (ohne Sensor)

Sensor-Schnittstelle

Typ

M12 A-kodierte 4-pin Buchse

Signal

0-10V analoger Eingang

Ausgangsspannung

durchleitend (= Versorgungsspannung)

Gehäuse

Material

Polyamid-Thermoplast

Schutzklasse

IP67

Temperaturbereich

- 40°C...+ 70°C

Elektromagnetische Verträglichkeit (EMV)

Störfestigkeit für industrielle Umgebungen

(EN 61000-6-2:2005, EN 61000-6-2:2005/AC:2005)

Störaussendungsnorm für industrielle Umgebungen

(EN 61000-6-4:2007, EN 61000-6-4:2007/A1:2011)

Konformität

CE, RoHS, WEEE

Dokumente zu periNODE 0-10V

periNODE 0-10V Product Summary

Smart Components

periNODE 0-10V Software

periNODE distance firmware	Version 18
periNODE distance firmware	Version 22
periNODE 0-10V firmware	Version 18
periNODE 0-10V firmware	Version 22

HINWEIS: Für das Update von Version 18 auf 22, bitte die ZIP-Datei entpacken und die Datei update_peri*-periCORE4-armv7_r-22.update.img.signed über die Weboberfläche hochladen. Ab Version 22 kann die ZIP-Datei direkt hochgeladen werden.

Bestellnummern und Details

periNODE 0-10V

PRN.000.002

intelligenter Adapter für 0 bis 10V-Signale
