Der periSTART Medienkonverter ist die ideale Nachrüstlösung für den Anschluss von neuen Single Pair Ethernet (SPE) basierten Sensoren/Aktoren/Komponenten in der Feldebene an Ihre bestehende Netzwerkinfrastruktur. Er ist der kleinste und günstigste SPE Medienkonverter im Markt und dank seiner geringen Größe und Robustheit ideal für die Verwendung im Feld.

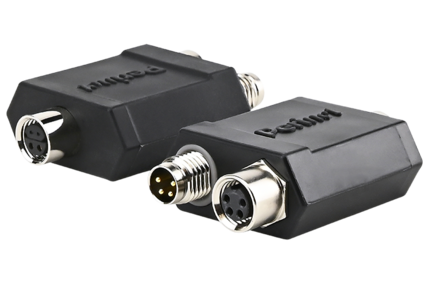

periSTART Medienkonverter

Informationen
Technische Spezifikationen
Dokumente
Software
Bestellinformationen

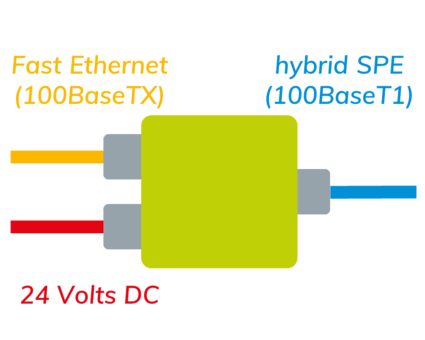

Der periSTART Medienkonverter verbindet Netzwerke nach den Ethernet-Standards 100BaseTX (Fast Ethernet) und 100BaseT1 (SPE) miteinander und ermöglicht so die nahtlose Kommunikation zwischen ihrem IT-System und den Sensoren/Aktoren/Komponenten des Perinet Seamless IoT Connectivity System auf der Feldebene.
Zudem liefert periSTART als Einspeisepunkt auf der Feldebene die Versorgungsspannung von 24V DC für die Komponenten des hybriden SPE-Netzwerks. Die Verbindung der einzelnen Netzwerkkomponenten über 4-adrige periLINE Hybridkabel mit robusten M8-Rundsteckern entspricht dem Standard IEC63171-6 und ermöglicht in Verbindung mit periSWITCH variable Netzwerktopologien mit Stichleitungen und Baumstrukturen.

Anwendungsbereiche

Verbindet SPE-Sensornetzwerke direkt mit gängigem Ethernet, wie es in der IT verwendet wird (100BASE-TX Fast Ethernet IEEE 802.3u).
Speist 24VDC Spannung ein.

Unterliegt Schutzrechten aus Patent Aktenzeichen:
102019126341.7
PCT/EP2020/077345

Infrastruktur-Schnittstelle (Daten)

Typ

M8 A-kodierte Buchse

Kommunikation

100Base-TX Fast Ethernet (IEEE 802.3u)

Infrastruktur-Schnittstelle (Stromeingang)

Typ

M8 A-kodierter Stecker

Eingangsspannung

24VDC (+/-10%)

Eingangsstrom

max. 2A zulässiger Durchgangsstrom

Leistungsaufnahme

0.5W

Feld-Netzwerk-Schnittstelle (Stromausgang & Daten)

Typ
M8-Buchse nach IEC 63171-6:2020 (Typ 6P-M8C ohne Abschirmung)

Kommunikation

100Base-T1 Single Pair Ethernet (IEEE 802.3bw)

Ausgangsspannung

durchleitend (= Eingangsspannung)

Gehäuse

Material

Polyamid-Thermoplast

Schutzklasse

IP67

Temperaturbereich

- 40°C...+ 70°C

Elektromagnetische Verträglichkeit (EMV)

Störfestigkeit für industrielle Umgebungen

(EN 61000-6-2:2005, EN 61000-6-2:2005/AC:2005)

Störaussendungsnorm für industrielle Umgebungen

(EN 61000-6-4:2007, EN 61000-6-4:2007/A1:2011)

Konformität

CE, RoHS, WEEE

periSTART Product Summary

Smart Components Datasheet

periSTART standard firmware	Version 18
periSTART standard firmware	Version 22

HINWEIS: Für das Update von Version 18 auf 22, bitte die ZIP-Datei entpacken und die Datei update_peri*-periCORE4-armv7_r-22.update.img.signed über die Weboberfläche hochladen. Ab Version 22 kann die ZIP-Datei direkt hochgeladen werden.

Bestellnummern und Details

periSTART standard

PRN.000.003

Standard-Hybrid-SPE-Medienkonverter mit M8-Schnittstelle
