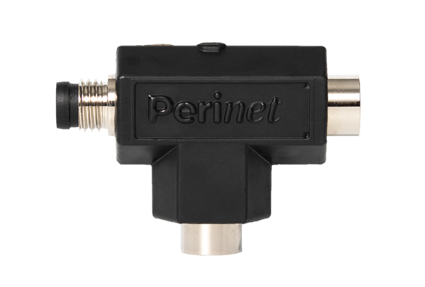

periSWITCH

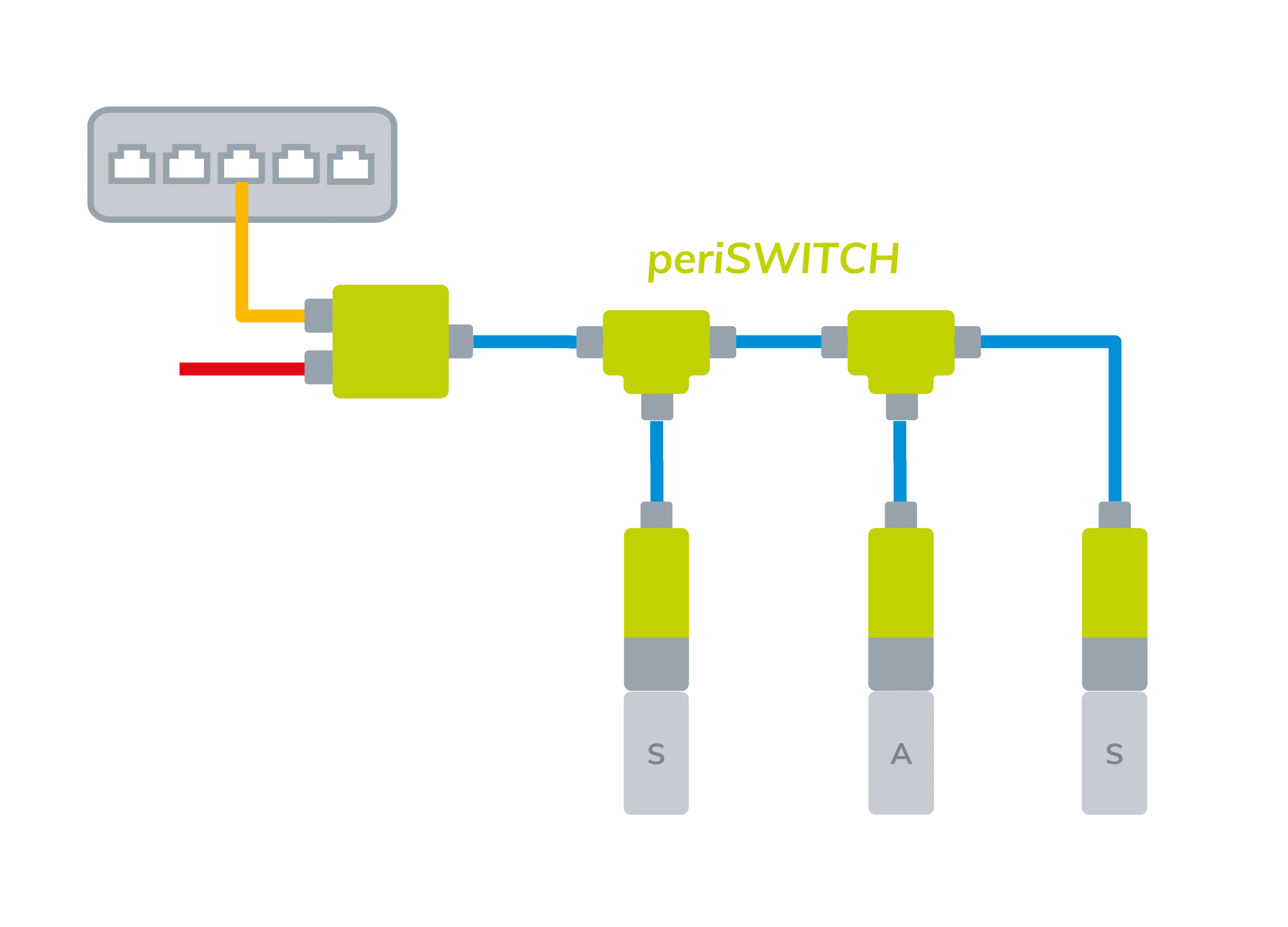

Der periSWITCH Netzwerkswitch erlaubt die Verzweigung bzw. Unterverteilung von Single Pair Ethernet Leitungen. So können mehrere SPE-fähige Sensoren/Aktoren/Komponenten an eine gemeinsame Leitung angeschlossen werden. Der periSWITCH dient dabei als Abzweigpunkt und kann aufgrund seiner geringen Größe und Robustheit direkt im Kabelstrang verbaut werden.

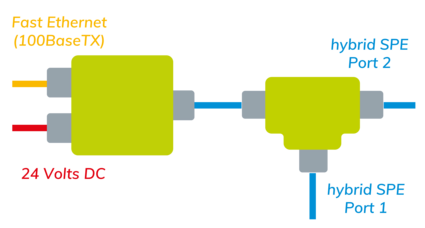

Hybrides Single Pair Ethernet ermöglicht die Spannungsversorgung des periSWITCH sowie weiterer angeschlossener Komponenten über das hybride SPE Kabel.

Informationen
Technische Spezifikationen
Dokumente
Software
Bestellinformationen

Der periSWITCH Netzwerkswitch ermöglicht die unkomplizierte Verschaltung von mehreren Sensoren/Aktoren/Komponenten in einem SPE Netzwerk.
Er erweitert die Flexibilität des Perinet Seamless IoT Connectivity System, indem er eine einfache und unkomplizierte Anpassung an beliebige Anwendungsfälle und Umgebungen ermöglicht: Von industriellen Produktionslinien über kommerzielle Anwendungen bis hin zu intelligenten Gebäuden.

Anwendungsbereich

Der periSWITCH 3-Port ist für IoT und IIoT Anwendungsfälle konzipiert, in dem mehrere Sensoren/Aktoren/Komponenten unkompliziert und flexibel zu einem SPE Netzwerk verbunden werden sollen.

Wichtige Merkmale

ein hybrider Eingang (Daten und Versorgungsspannung)
zwei hybride Ausgänge (Daten und Versorgungsspannung)
ermöglicht unkomlizierte Verzweigungen und Unterverteilungen von Daten- und Versorgungsspannungsleitungen auf Feldebene
erlaubt flexible Topologien wie etwa "Point-to-Multipoint" ohne Einschränkungen durch die Versorgungsspannung

Unterliegt Schutzrechten aus Patent Aktenzeichen:
102019126341.7
PCT/EP2020/077345

Feld-Netzwerk-Schnittstelle (Eingang)

Typ

M8 A-kodierter Stecker nach IEC 63171-6:2020 (Typ 6P-M8C ohne Abschirmung)

Kommunikation

100Base-T1 Single Pair Ethernet (IEEE 802.3bw)

Versorgungsspannung

24VDC (+/-10%)

Eingangsstrom

max. 2A zulässiger Durchgangsstrom

Leistungsaufnahme

0.5W

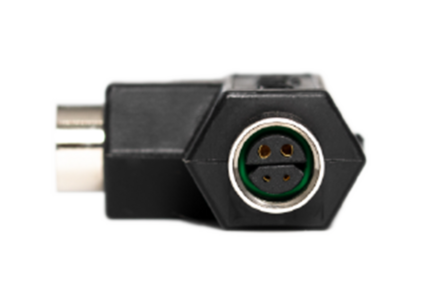

Feld-Netzwerk-Schnittstelle (Ausgang)

Typ
M8-Buchse nach IEC 63171-6:2020 (Typ 6P-M8C ohne Abschirmung)

Kommunikation

100Base-T1 Single Pair Ethernet (IEEE 802.3bw)

Ausgangsspannung

durchleitend (= Versorgungsspannung)

Gehäuse

Material

Polyamid-Thermoplast

Schutzklasse

IP67

Temperaturbereich

- 40°C...+ 70°C

Elektromagnetische Verträglichkeit (EMV)

Störfestigkeit für industrielle Umgebungen

(EN 61000-6-2:2005, EN 61000-6-2:2005/AC:2005)

Störaussendungsnorm für industrielle Umgebungen

(EN 61000-6-4:2007, EN 61000-6-4:2007/A1:2011)

Konformität

CE, RoHS, WEEE

Dokumente zu periSWITCH

periSWITCH 3-port Product Summary

Smart Components Datasheet

periSWITCH Software

periSWITCH 3-Port firmware	Version 18
periSWITCH 3-Port firmware	Version 22

HINWEIS: Für das Update von Version 18 auf 22, bitte die ZIP-Datei entpacken und die Datei update_peri*-periCORE4-armv7_r-22.update.img.signed über die Weboberfläche hochladen. Ab Version 22 kann die ZIP-Datei direkt hochgeladen werden.

Bestellnummern und Details

periSWITCH 3-port

PRN.000.008

3-port hybrid SPE switch
